内存管理属于计算机中的基石，在各种操作系统以及编程语言的设计中，最重要考量之一在于内存管理部分。而内存管理中可以分成两个主要部分：内存分配与内存回收。今天我们主要来分析下 Golang 内存分配器的设计，也不可避免对内存回收有所提及
基础概念 🔗
此节简单介绍下与此文相关的一些概念
内存布局 🔗

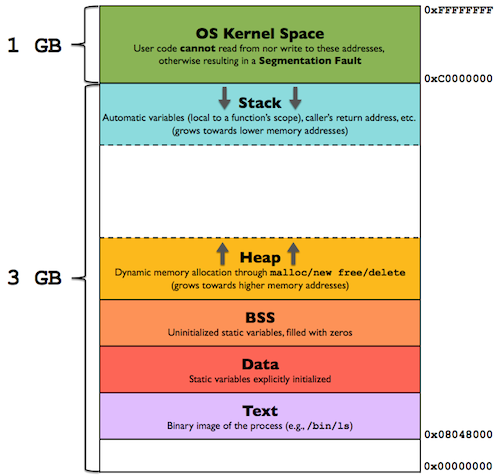

用户程序所看到内存是操作系统为其分配的虚拟内存，其内存布局可分为以下五个部分：
- 栈区（Stack）：存储程序执行期间的本地变量和函数的参数，从高地址向低地址生长
- 堆区（Heap）：动态内存分配区域，通过
malloc、new、free和delete等函数管理 - 未初始化变量区（BSS）：存储未被初始化的全局变量和静态变量
- 数据区（Data）：存储在源代码中有预定义值的全局变量和静态变量
- 代码区（Text）：存储只读的程序执行代码，即机器指令
其中 BSS，Data，Text 区内存占用不会变化（分配和回收），也可称为静态内存。栈区内存会由编译器自动分配释放，而堆区上的内存需要应用手动申请与释放。所以虽然上述内存布局中存在有 5 个部分，但当我们谈及内存管理时，都是指的堆内存
堆内存管理方式 🔗
手动管理 🔗
C/C++ 系列的 malloc/free 的手动管理
优点：性能比较好
缺点
-
对程序员心智压力大，容易出 bug
-
内存泄漏：垃圾对象占用堆内存没有被释放
-
悬挂指针：指向被释放的内存区域
-
自动管理 🔗
JAVA、Golang、 Python 等语言。主要存在两种自动回收方式：垃圾回收、引用计数
优点
- 对程序员友好
缺点：性能有所损耗
内存分配 🔗
内存分配主要有两种方式：线性分配器与空闲链表分配器，其它任何不同的内存分配器都是这两者方式的变种。
线性分配器 🔗

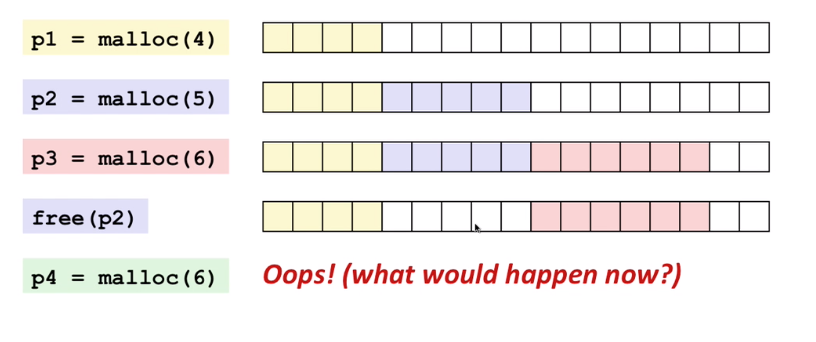

线性分配器易产生内存碎片，所以使用这种分配器时要搭配合适的内存回收算法使用，如 java 中的标记-压缩，复制回收等算法
空闲链表分配器 🔗

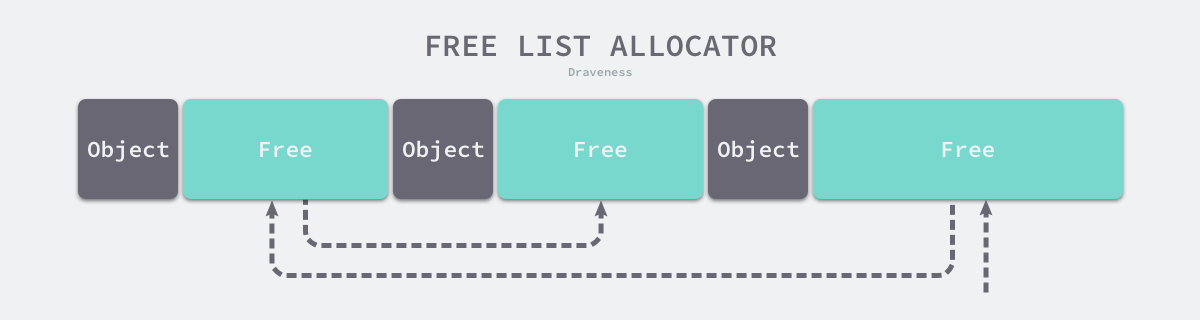

把内存分为一个个块，然后利用链表连接不同的内存块
这种方式可以重新利用回收的内存块，但是分配内存时需要遍历链表，时间复杂度 O(n)。
一般有以下几种方式在不同大小的内存块选择分配
- 首次适应：从表头遍历，第一个大于申请内存的内存块
- 循环首次适应：从上次遍历结束位置开始遍历，第一个大于申请内存的内存块
- 最优适应：选择大小最合适的内存块
- 最差适用：选择最大内存块
Golang 内存分配器 🔗
整体框架 🔗

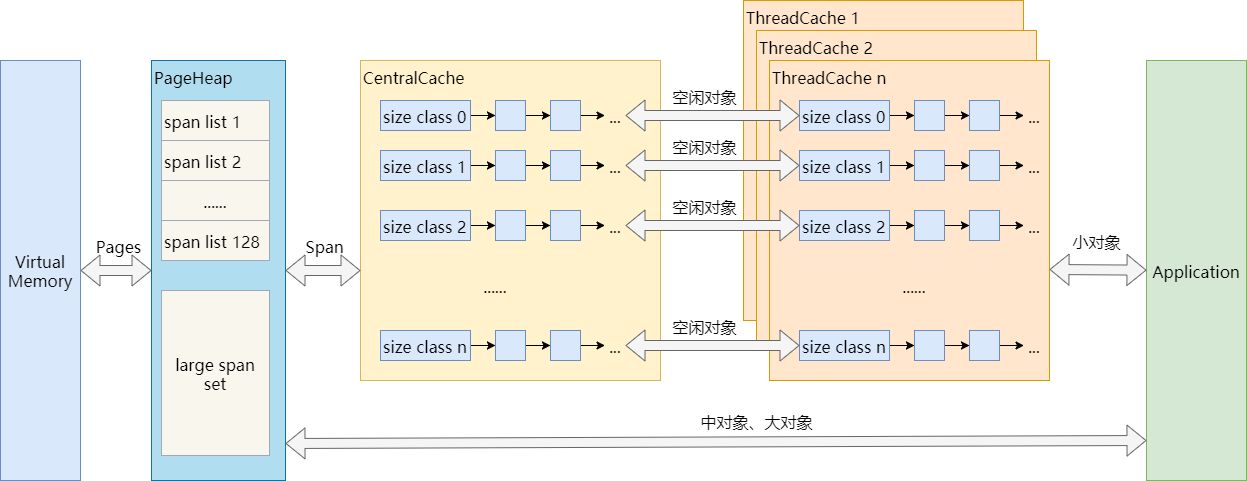

Golang 内存分配算法源自 Google 的 TCMalloc 算法（Thread-Caching），具有减少内存碎片，适用于多核，更好的并行性支持等特性，主要利用了多级缓存与大小分类的思想来优化内存分配速度。TCMalloc 整体框架如下。
多级缓存设计 🔗
可以简单认为分别是 ThreadCache、CentralCache、PageHeap 这三级
- ThreadCache: 对于每个线程 TCMalloc 都为其分配了一份单独的缓存，因此从 TheadCache 取内存与回收内存不需要加锁。
- CentralCache: 所有线程公用的缓存，供各线程的ThreadCache从中取用空闲内存，因此需要加锁
- PageHeap: 处理向 OS 申请内存相关的操作，并提供了一层缓存，整个可供应用程序动态分配的内存的抽象
内存管理基本单元 🔗
page: 类似于操作系统的内存管理，TCMalloc 将整个虚拟内存空间划分为 n 个同等大小的 Page，每个 page 默认 8 KB。
span: 将连续的 n 个 page 称为一个 Span, 是 TCMalloc 内存管理的基本单元，多级缓存直接持有的都是 span 链表，其实就是内存块。
object：申请内存的是 object，因此 span 分割成一个个 object(逻辑上) ，实际上分配内存是根据 object的大小去寻找合适大小 有空闲位置的 span

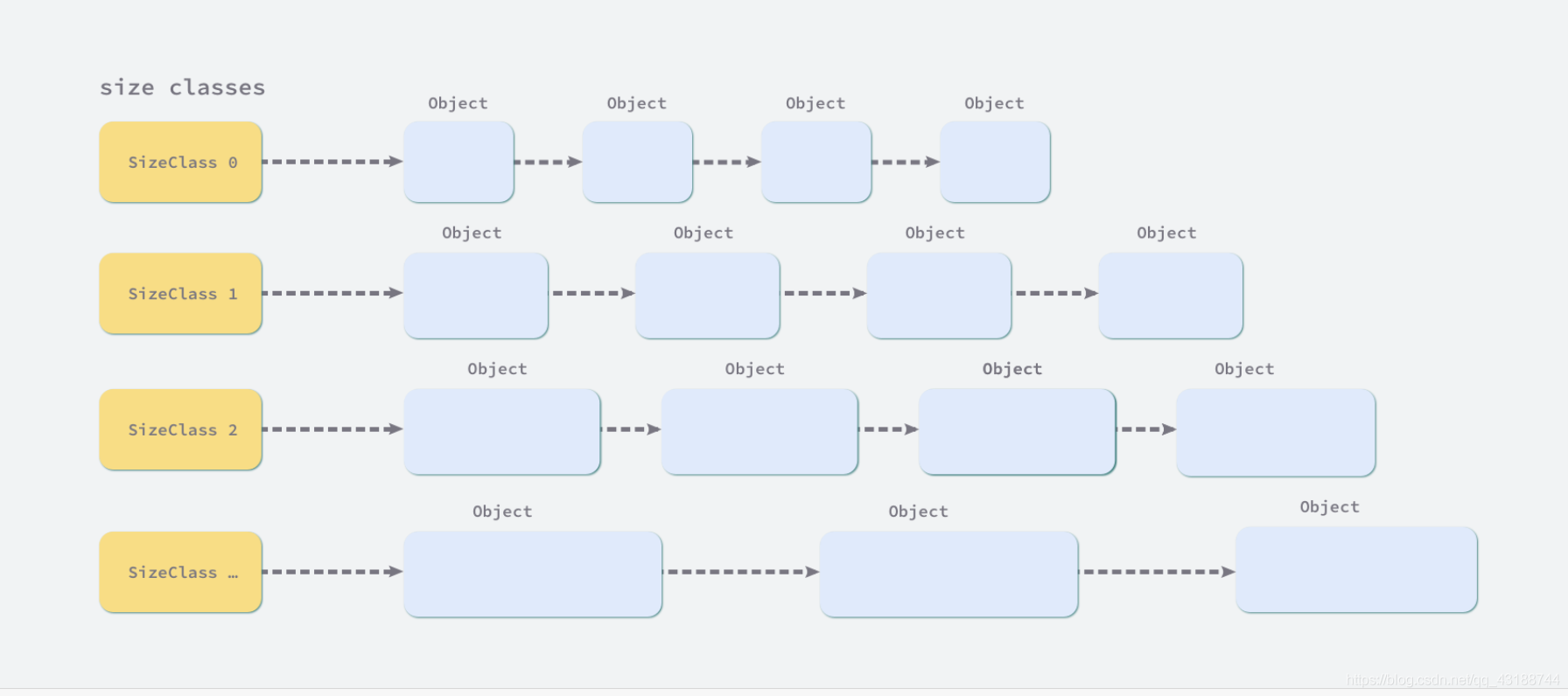

size class: 根据对象大小预定义的一些 span 种类，并且在其中分割成等大的区域来存对象（不同大小的内存块）
Golang 分配器的具体实现 🔗

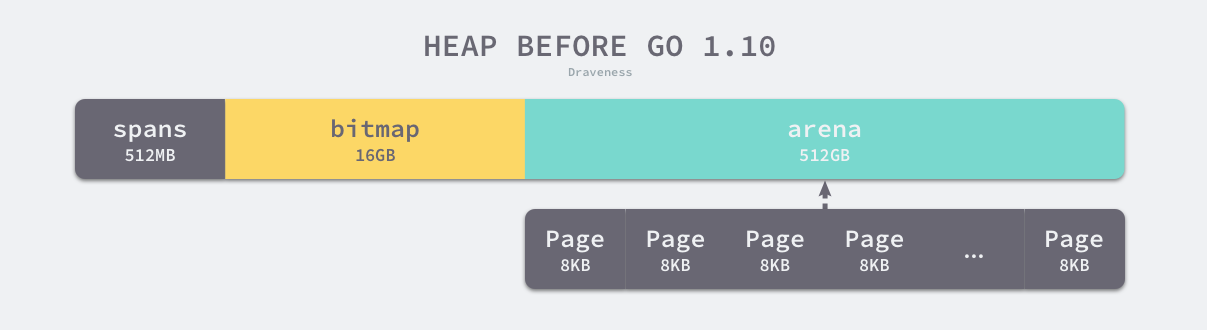

Golang 内存布局（1.10 及以前） 🔗
-
Arena: 真正的堆区 -
bitmap: 标识堆区上的每一个指针大小的区域是否回收、是否是指针，所以使用 2 bit 代表 8 byte 长的区域。用于垃圾回收 -
spans: 保存 span 的指针，arena 区域中每一页都指向的 span。8 byte 代表一页（8 KB）
后来为了解决 C 与 Go 混合使用可能会导致程序崩溃的问题，Golang 1.11 后使用了稀疏内存布局，把虚拟内存分割成一个个离散的堆区（64 MB），但其基本思想没有变化，只是内存管理部分逻辑变得更加复杂，在此我们可以简单认为内存布局还是如上图所述。
Golang 内存组件 🔗
runtime.mspan 🔗
- 对应 TCMalloc 中 Span 的实现
type mspan struct {
next *mspan // 组成的 span 双向链表
prev *mspan
startAddr uintptr // 起始地址
npages uintptr // 页数
freeindex uintptr // 空闲对象的初始索引
allocBits *gcBits // 划分的对象区域分配情况 bitmap
gcmarkBits *gcBits // 划分的对像 GC 回收情况 bitmap
spanclass spanClass // 这个 span 的所属种类（大小分级）
...
}
spanClass: 对应 TCMalloc 中的 sizeClass，实现其实就是一个 uint8, 代表 span 按照对象大小划分出不同种类
type spanClass uint8
如下图所示，Golang 中按对象大小分级总共有 67 种 span，运行时中还包含 spanClass ID 为 0 的特殊 span，它用于大于 32KB 的大对象的分配过程
// runtime.sizeclasses.go
// class bytes/obj bytes/span objects tail waste max waste min align
// 1 8 8192 1024 0 87.50% 8
// 2 16 8192 512 0 43.75% 16
// 3 24 8192 341 8 29.24% 8
// 4 32 8192 256 0 21.88% 32
// ....
// 65 27264 81920 3 128 10.00% 128
// 66 28672 57344 2 0 4.91% 4096
// 67 32768 32768 1 0 12.50% 8192
此外，为了垃圾回收的性能，spanClass 这个 uint8 使用了最后的 1 个 bit 位来区分存放带指针（scan）与不带指针（noscan）的对象。所以总的来说 span 总共有 68*2 种
func (sc spanClass) sizeclass() int8 {
return int8(sc >> 1)
}
func (sc spanClass) noscan() bool {
return sc&1 != 0
}
runtime.mcache 🔗
type mcache struct {
alloc [numSpanClasses]*mspan // 持有 (68 * 2) 种 span 缓存
// ...
}

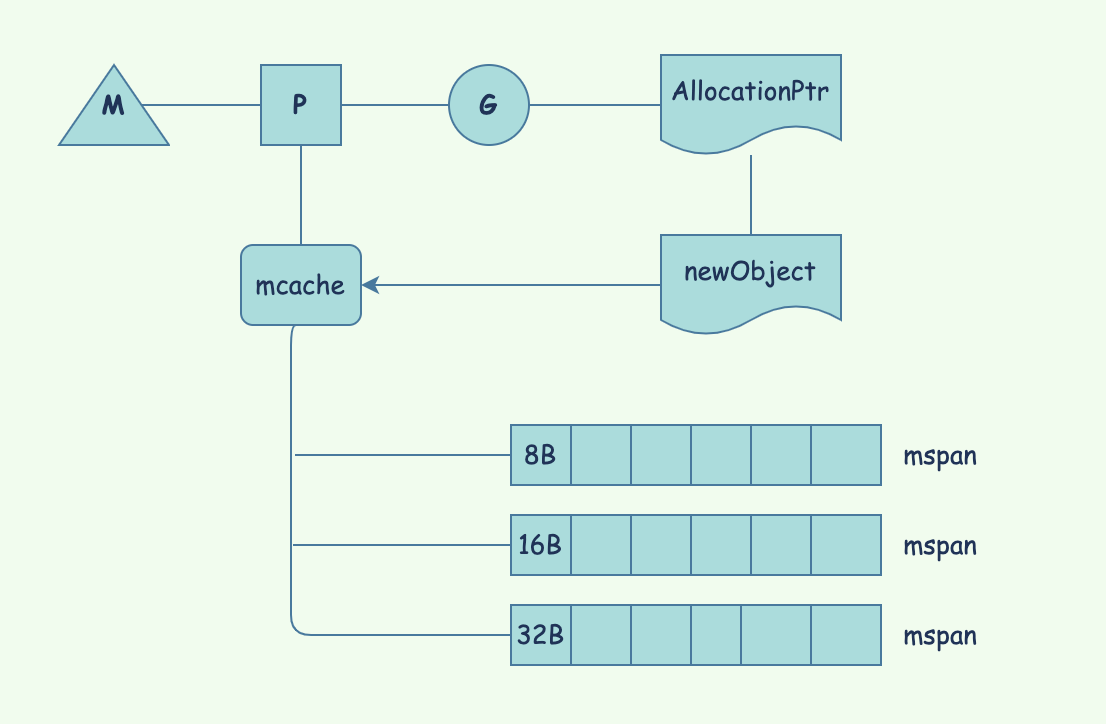

golang 中 mcache 是属于 P 的，如下图所示。
runtime.mcentral 🔗
mcache 作为线程的私有资源为单个线程服务，而 central 则是全局资源，为多个线程服务。它会同时持有两个 runtime.spanSet，分别存储包含空闲对象和不包含空闲对象的内存管理单元。其中 partial 和 full 又分别有两个 spanSet，一个是被 GC 清理过的，一个是未被 GC 清理过的。
type mcentral struct {
spanclass spanClass // 68 * 2 种 span
partial [2]spanSet // 包含空闲对象的 span list，spanSet 支持安全并发操作
full [2]spanSet // 不包含空闲对象的 span list
}
mcache 会通过 runtime.mcentral.cacheSpan 方法从 mcentral 获取可用的 span，主要分为以下几个部分
- 从 partial 并且清理过 spanlist 的获取可用 span
- 从 partial 并且没有被清理过的 spanlist 获取可用 span
- 从 full 并且未被清理过的 spanlist，获取 span 并且清理，获取可用 span
mcentral从mheap中申请内存
runtime.mheap 🔗
上述介绍的 mcentral 结构可知，一个 mcentral 实例只代表一种 span，实际上会有 68*2 种 span。因此需要一个长度为 68 *2 的 mcentral 数组, 而这个结构位于 mheap
type mheap struct {
lock mutex
allspans []*mspan // 所有的 span
arenas [1 << arenaL1Bits]*[1 << arenaL2Bits]*heapArena // 离散的堆区
central [numSpanClasses]struct { // 持有的 68*2 种 mentral
mcentral mcentral
pad [cpu.CacheLinePadSize - unsafe.Sizeof(mcentral{})%cpu.CacheLinePadSize]byte
}
// ...
}
// 离散的 heapArena 每个 64 MB
type heapArena struct {
bitmap [heapArenaBitmapBytes]byte
spans [pagesPerArena]*mspan // 页到 mspan 的映射
pageInUse [pagesPerArena / 8]uint8 // bitmap 标记哪些页在使用中
}
Go 程序就是通过一个 mheap 类型的全局变量来进行内存管理的，其上向操作系统申请内存，下向 mcentral 提供 span
内存分配过程 🔗
- 堆上分配的所有对象都通过
runtime.newobject分配，该函数会调用runtime.mallocgc分配内存
func newobject(typ *_type) unsafe.Pointer {
return mallocgc(typ.size, typ, true)
}
- Golang 对待分配对象大小不同有不同的分配逻辑，这段逻辑在
runtime.mallocgc中- tiny 对象：小于 16 B 且不包括指针的对象
- 大对象：大于 32 KB 的对象
- 正常对象： (0, 16 B) 包含指针的对象，[16 B, 32 KB] 的对象
func mallocgc(size uintptr, typ *_type, needzero bool) unsafe.Pointer {
// ....
// 获取当前线程的 mcache
c := getMCache()
var span *mspan
var x unsafe.Pointer
noscan := typ == nil || typ.ptrdata == 0
if size <= maxSmallSize {
if noscan && size < maxTinySize {
// Tiny 分配
} else {
// 正常对象分配
}
}else{
// 大对象分配
}
return x
}
- 微对象与大对象都属于内存管理的优化手段，大对象所需要连续空间比较多，而且相对比较少见，直接从
mheap申请。tiny 对象则是因为 sizeclass 中分割最小 object 是 8 B，对 bool，int8，int32 这种分配比较浪费内存空间，把这些挤在一起分配在一个 object 中。下面我们重点分析下正常对象的分配过程
var sizeclass uint8
// 根据待分配对象确定 sizeclass
if size <= smallSizeMax-8 {
sizeclass = size_to_class8[divRoundUp(size, smallSizeDiv)]
} else {
sizeclass = size_to_class128[divRoundUp(size-smallSizeMax, largeSizeDiv)]
}
size = uintptr(class_to_size[sizeclass])
spc := makeSpanClass(sizeclass, noscan)
span = c.alloc[spc]
// 在 mcache 中 对应 sizeclass 的 span 链表中获取可用的内存空间
v := nextFreeFast(span)
// mcache 中没有可用的，向上 mcentral 申请，如果 mcentral 也没有可用空间，继续向上 mheap 申请
if v == 0 {
v, span, shouldhelpgc = c.nextFree(spc)
}
x = unsafe.Pointer(v)
// 把申请的这块空间清空
if needzero && span.needzero != 0 {
memclrNoHeapPointers(unsafe.Pointer(v), size)
}
- 获取当前线程的私有缓存
mcache - 根据分配对象的大小确定是 tiny 对象、大对象还是正常对象分配模式
- 如果是正常对象分配，根据待分配对象的大小确定跨度类
runtime.spanClass的ID - 在
mcache找到对应 sizeclass 的 span list 寻找空闲的内存块 - 如果在
mcache没有可用的内存块，从mcentral申请一个可用span, 如果mcentral也没有，则像mheap申请span。当然，mheap也没有会继续向操作系统申请
总结 🔗
- Golang 内存分配器基于谷歌 TCMolloc 来实现的，其实质上是空闲链表分配的变种，主要优化思想是多级缓存池与大小分级
- Golang 内存管理将堆区分成页作为最小管理单位，每页 8 KB
- 连续页组成大小不同的内存块，即
span，span是内存分配的基本单位 span根据分割对象大小以及内存页数预定义了 68 * 2 种 sizeclass 的 span，根据待分配对象大小去选择合适的种类的 span，这就是大小分级。mcache，mcentral,mheap作为三层内存缓冲区，也极大提高了内存分配的效率
